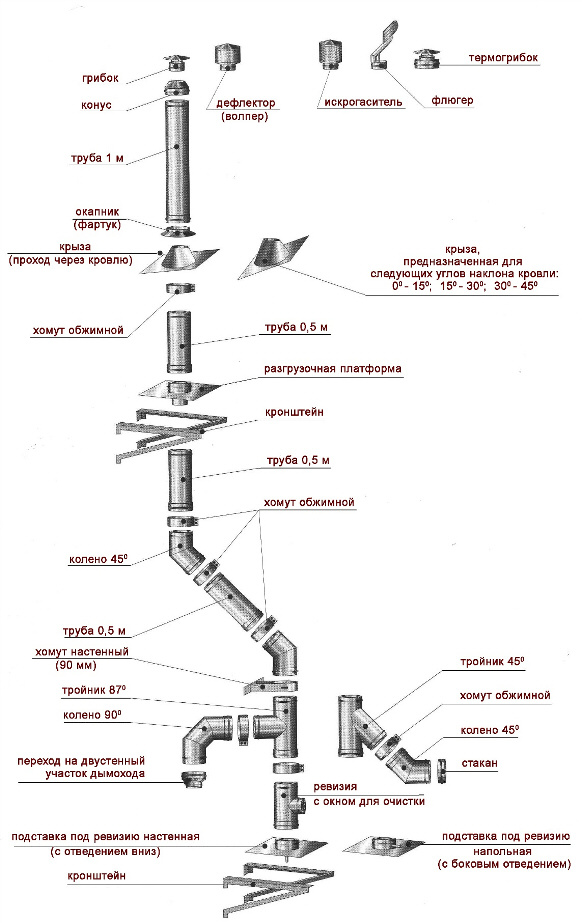

ОСНОВНЫЕ ЭЛЕМЕНТЫ ДЫМОХОДНОЙ СИСТЕМЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
ДВУСТЕННЫЕ (УТЕПЛЁННЫЕ) ЭЛЕМЕНТЫ ДЫМОХОДНЫХ СИСТЕМ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
ТРУБА ПРЯМАЯ
Применяют для достижения требуемой высоты дымохода.
Имеет разные типоразмеры, что обеспечивает гибкость монтажа и позволяет собирать участки разной длины.
Трубы производятся длиной 1000 мм; 500 мм; 300 мм, а также по индивидуальному заказу.
Изготавливаются из нержавеющей стали, толщиной: 0,5 мм, 0,8 мм. или 1 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Имеется вариант с кожухом (внешней оболочкой) из оцинкованной стали.
Производятся под диаметры от 100 мм до 400 мм (по диаметру внутренней трубы).
РЕВИЗИЯ
Ревизия предназначена для прочистки дымохода, удаления продуктов неполного сгорания топлива (сажа), что облегчает обслуживание дымохода.
Ревизию устанавливают ниже соединительного тройника, а также на горизонтальных участках соединительного дымохода, длиной более 2 м.
В классической компоновке ревизия располагается как нижний элемент дымоходной системы и опирается на напольную или настенную подставку, в зависимости от реализованной монтажной схемы.
Изготавливантся из нержавеющей стали толщиной 0,8 мм. или 1 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с особенностями эксплуатации теплогенератора.
Имеется вариант с кожухом (внешней оболочкой) из оцинкованной стали.
Производятся под диаметры от 100 мм до 400 мм (по диаметру внутренней трубы).
ТРОЙНИК 45°
Тройники устанавливают для соединения горизонтальных, вертикальных и наклонных участков дымохода, а также для отвода газов сгорания от нескольких отопительных котлов в одном дымоходе.
Тройник 45° имеет меньше коэффициент сопротивления выходящим газам, чем тройник 90°, тем самым обеспечивается лучшая тяга.
Изготавливается из нержавеющей стали, толщиной: 0,5 мм, 0,8 мм. или 1 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Имеется вариант с внешним кожухом (внешней оболочкой) из оцинкованной стали.
Производится под диаметры от 100 мм до 400 мм (По диаметру внутренней трубы).
ТРОЙНИК 90°
Устанавливают для соединения горизонтальных, вертикальных и наклонных участков дымохода, а так же для отвода газов сгорания от нескольких отопительных котлов в одном дымоходе.
Изготавливантся из нержавеющей стали, толщиной: 0,5 мм, 0,8 мм. или 1 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Имеется вариант с внешним кожухом (внешней оболочкой) из оцинкованной стали.
Производится под диаметры от 100 мм до 400 мм (По диаметру внутренней трубы).
ОТВОД 30°
Отводы применяют при необходимости горизонтального смещения оси дымохода или когда необходимо повернуть дымоход, или обойти выступ крыши.
Производятся под углы: 90°, 60°, 45°, 30°, 15°.
Изготавливается из нержавеющей стали, толщиной: 0,5 мм, 0,8 мм. или 1 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Имеется вариант с внешним кожухом (внешней оболочкой) из оцинкованной стали.
Производится под диаметры от 100 мм до 400 мм (по диаметру внутренней трубы).
ОТВОД 45°
Применяют в ситуациях, при которых возникает необходимость осуществить горизонтальное смещение оси дымохода, а так же выполнить его поворот или обойти выступ кровли.
Производится из нержаввеющей стали, толщиной: 0,5 мм, 0,8 мм. или 1 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Имеется вариант с внешним кожухом (внешней оболочкой из оцинкованной стали).
Произодятся под диаметры от 100 мм до 400 мм (по диаметру внутренней трубы).
ОТВОД 90°
Применяют в ситуациях, при которых возникает необходимость осуществить горизонтальное смещение оси дымохода, а также выполнить его поворот или обойти выступ кровли.
Изготавливается из нержавеющей стали, толщиной: 0,5 мм, 0,8 мм. или 1 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Имеется вариант — с внешним кожухом (внешней оболочкой) из оцинкованной стали.
Производится под диаметры от 100 мм до 400 мм (по диаметру внутренней трубы).
АДАПТЕР КОТЛА
(ПЕРЕХОД С ПАТРУБКА КОТЛА НА ДВУСТЕННЫЙ ЭЛЕМЕНТ)
Переходы используют
при соединении соосных участков с различными диаметрами дымоходной системы между собой или
с патрубком котла (адаптер).
Переходы производятся
различных типов и размеров по индивидуальным чертежам заказчика:
• переход круглый с
меньшего диаметра на больший;
• переход с
одностенного на двустенные элементы дымохода;
• соединение патрубка котла с дымоходной системой (адаптер).
Адаптер котла не имеет утепления совмещаемой стороны с патрубком теплогенератора.
С противоположной стороны адаптер имеет утеплённую поверхность. Это даёт возможность соединять теплогенератор с двустенными элементами газохода.
С учётом особенносей эксплуатации дымоходной системы, адаптер котла может быть одностенным или двустенным (утепленным).
ПЕРЕХОД С МЕНЬШЕГО ДИАМЕТРА НА БОЛЬШИЙ ДИАМЕТР
Используют при соединении между собой соосных элементов дымоходной системы различных диаметров, а так же для соединения её с патрубком котла.
Переходы производятся различных типов и размеров по индивидуальным чертежам заказчика:
Изготавливаются из нержавеющей стали, толщиной: 0,8 мм. или 1 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
КАГЛА
Применяют для регулировки тяги путем частичного или полного перекрытия дымового канала, а также используют в качестве заслонки для печи с открытой камерой сгорания для того, чтобы теплый воздух не выходил из помещения через дымоходную систему.
В промышленных дымоходных системах устанавливают каглу с поворотной ручкой.
В системах для печного отопления устанавливают каглу с длинной ручкой.
Длина ручки (размер f) производится типовых размеров: 350 мм или 500 мм. Её длина зависит от места расположения топки и согласуется с Заказчиком при оформлении заказа.
ШИБЕР
Шибер применяют для регулировки тяги отводящих газов в дымоходе путем частичного перекрытия дымового канала, а также служащий в качестве заслонки для печи с открытой камерой сгорания.
Производится из нержавеющей стали, толщиной: 0,5 мм, или 0,8 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Имеется вариант с внешним кожухом (внешней оболочкой) из оцинкованной стали.
Производится под диаметры от 100 мм до 400 мм (по диаметру внутренней трубы).
РАЗГРУЗОЧНАЯ ПЛАТФОРМА
Разгрузочная платформа обеспечивает жёсткость всей конструкции дымоходной системы и её фиксацию в монтажное (проектное) положение при установке и эксплуатации.
Платформа переносит нагрузку устанавливаемых над ней элементов на несущую конструкцию или ферму.
Пластина монтажной платформы устанавливается на ребрах жесткости конструкции. Это позволяет удерживать систему в статичном состоянии относительно вертикальной оси.
Разгрузочная платформа принимает вес выше расположенных элементов системы, перенося его на пластину.
Является силовым элементом.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Имеется вариант с внешним кожухом (внешней оболочкой) из оцинкованной стали.
Производится под диаметры от 100 мм до 400 мм (по диаметру внутренней трубы).
ЛЕЙКА
Лейка для дымохода устанавливается внизу дымоходного канала под тройник или ревизию и предназначена для удаления образовавшегося конденсата. При необходимости лейку можно снимать, с целью осмотра или чистки дымохода.
Для утепленных (двустенных труб) лейка используется совместно с декой.
Изготавливается как из нержавеющей, так и из оцинкованной стали.
Производятся диаметром от 100 мм до 400 мм (по диаметру внутренней трубы).
ДЕКА
Дека для дымохода из нержавеющей стали устанавливается снизу утепленного тройника или ревизии и декоративно закрывает пространство между внутренней и внешней оболочками элемента, а так же утеплитель, расположенный в этой зоне. Диаметр деки соответствует диаметру внешней оболочки, на которую он монтируется. По центру дека имеет отверстие для прохода патрубка от лейки.
Для утепленных (двустенных труб) дека используется совместно с воронкой.
Изготавливается как из нержавеющей, так и из оцинкованной стали.
Производятся диаметром от 100 мм до 400 мм (по диаметру наружной трубы).
КРОНШТЕЙНЫ
Являются силовыми элементами конструкции.
Кронштейны представляют собой два металлических консольных опорных элемента угловой геометрии с рёбрами жёсткости из гнутых уголков и перфорацией на плоскости опоры для разгрузочной платформы наружной части конструкции дымохода. Крепятся параллельно друг к другу и к стене, вдоль которой располагается дымоход.
Элементы кронштейна имеют монтажные отверстия для крепления к стене.
В верхней части, горизонтальные плоскости имеют сквозные монтажные прорези, которые обеспечивают возможность установки разгрузочной платформы с регулированием расстояния дымоходной системы от стены в определённом диапазоне, что значительно облегчает процесс монтажа.
Производятся из нержавеющей стали и двух типоразмеров: L = 500 мм; или L = 1000 мм., в зависимости от проектного расположения дымоходной системы относительно плоскости стены.
Так же предприятие изготавливает кронштейны индивидуальных размеров по согласованию с Заказчиком.
ПОДСТАВКА ДЛЯ ПОЛА (НАСТЕННАЯ) С КОНДЕНСАТООТВОДОМ
Для ПОЛА
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Имеется вариант из оцинкованной стали (кроме внутренней части, являющейся звеном, формирующим дымоходный канал. Этот элемент выполнен из нержавеющей стали).
Производится под диаметры от 100 мм до 400 мм (по диаметру внутренней трубы утеплённого дымохода).
НАСТЕННАЯ
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Имеется вариант из оцинкованной стали (кроме внутренней части, являющейся звеном, формирующим дымоходный канал. Этот элемент выполнен из нержавеющей стали).
Производится под диаметры от 100 мм до 400 мм (по диаметру внутренней трубы утеплённого дымохода).
КОНУС
(ОКОНЧАНИЕ ДЫМОХОДА)
Устанавливают на устье дымохода. Подходит для любых отопительных приборов, в том числе тех, которые работают с системой конденсатоотвода. Такой вид окончания не препятствует свободному выходу газов в атмосферу и подходит для теплогенераторов, использующих любые виды топлива.
Согласно норм ДБН В.2.5-20-2001 «Газопостачання». Приложение Ж. 15 установка на дымоходах для газовых котлов зонта и других насадок не допускается.
Изготавливается из нержавеющей стали толщиной 0,8 мм, или 1 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Производятся под диаметры от 100 мм до 400 мм (по диаметру внутренней трубы).
ЗОНТ
(ГРИБОК)
Устанавливают на устье дымоходной системы отопительных агрегатов, работающих на твердом или жидком топливе.
Согласно норм ДБН В.2.5-20-2001 «Газопостачання». Приложение Ж. 15 установка на дымоходах для газовых котлов зонта и других насадок не допускается.
Изготавливается из нержавеющей стали толщиной 0,8 мм, или 1 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Производятся под диаметры от 100 мм до 400 мм (по диаметру внутренней трубы).
ЭЛЕМЕНТЫ КРЕПЛЕНИЯ
КРОВЕЛЬНЫЙ ЭЛЕМЕНТ (КРЫЗА)
Кровельный фасонный элемент дымоходной системы из нержавеющей
стали.
Предназначен для полного перекрытия отверстия в месте прохождения
дымохода через кровлю здания и герметизации этого участка, с целью обеспечения
условий, исключающих попадание атмосферных осадков внутрь помещений.
Используют с внешней стороны, чтобы защитить кровлю от протекания
на участке прохождении дымоходной системы через крышу здания.
Диаметр основания конуса крызы превышает диаметр наружной трубы, что обеспечивает возможность для использования одного типа изделия, с одним типом основания конуса, в определённом интервале углов наклона кровли.

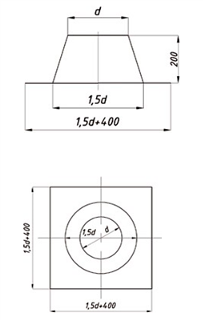

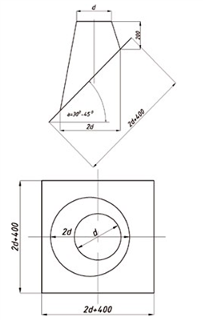

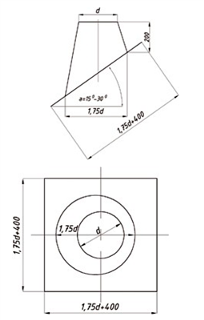

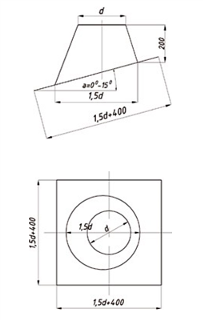

В ЗАВИСИМОСТИ ОТ УГЛА НАКЛОНА КРОВЛИ,
КРОВЕЛЬНЫЙ ЭЛЕМЕНТ (КРЫЗА) МОЖЕТ ИСПОЛЬЗОВАТЬСЯ В ЧЕТЫРЕХ РАЗЛИЧНЫХ БАЗОВЫХ КОНФИГУРАЦИЯХ:
0° – для плоской кровли;
12° – для кровель, имеющих уклон в диапазоне: 0 ° — 15 °;
27° – для кровель, имеющих уклон в диапазоне: 15 ° — 30 °;
38° – для кровель, имеющих уклон в диапазоне: 30 ° — 45 °.
В том случае, если угол наклона кровли близок к предельному для
выбранного диапазона (например 16, 31, 44 градуса), следует точно указывать его
значение при заказе. Это необходимо для
того, что бы иметь возможность при изготовлении наиболее точно сформировать геометрию изделия за
счёт корректировки конфигурации основания конуса и угла плоскости основания по отношению
к оси дымоходного канала.
Производятся под диаметры от 100 мм до 400 мм. Изготовление под другие диаметры выполняется под заказ, по согласованию с Заказчиком.
Более подробно, базовая номенклатура изделий (под улгы наклона кровли 0°; 5°–20°; 20°–35°; 35°–45°) выглядит следующим образом:
а = 0°
а = 0°–15 °
а = 15°–30 °
а = 30°–45 °
ОКАПНИК
Завершающий элемент (может использоваться как декоративный элемент).
Имеет форму усеченного конуса.
Предназначен для защиты области вокруг дымоходной трубы от попадания осадков и мусора.
Устанавливается в зоне примыкания наружной поверхности трубы и конуса прохода кровли (крызы).
При монтаже края окапника стягиваются при помощи болта с гайкой.
Производится из нержавеющей или оцинкованной стали.
РОЗЕТТА
Декоративный элемент.
Устанавливают в стене или перекрытии, где проходит дымоходная труба через отверстие.
Служит для предотвращения проникновения атмосферных осадков и обеспечения эстетичного вида в помещении.
Производится из нержавеющей или оцинкованной стали.
ХОМУТ ОБЖИМНОЙ
Хомут обжимной предназначен для фиксации и закрепления элементов дымохода в проектном положении друг относительно друга.
Устанавливают в местах соединения элементов, что обеспечивает плотное прилегание друг к другу и предотвращает их размыкание в процессе монтажа и эксплуатации.
Производится из нержавеющей или оцинкованной стали.
Не является силовым элементом.
ХОМУТ ПРИСТЕННЫЙ
Используют для крепления дымоходной системы.
Состоит из обжимного хомута и опорной планки, которая жестко крепится к стене.
Не является силовым элементом.
ХОМУТ ПОД РАСТЯЖКУ
Предназначен для закрепления и придания механической устойчивости дымоходной системы, возвышающейся над кровлей более чем на 2 м.
Представляет собой кольцо с петлями, для закрепления стальных растяжек.
Не является силовым элементом.
СКОБА ДЛЯ КРЕПЛЕНИЯ
Предназначена для крепления дымоходной системы к стене.
Примечание: на этой странице представлены только основные (базовые) элементы дымохода. Общая номенклатура производимых изделий может быть намного шире и предполагает более полную комплектацию дымоходной системы в соответствии с пожеланиями Заказчика.
