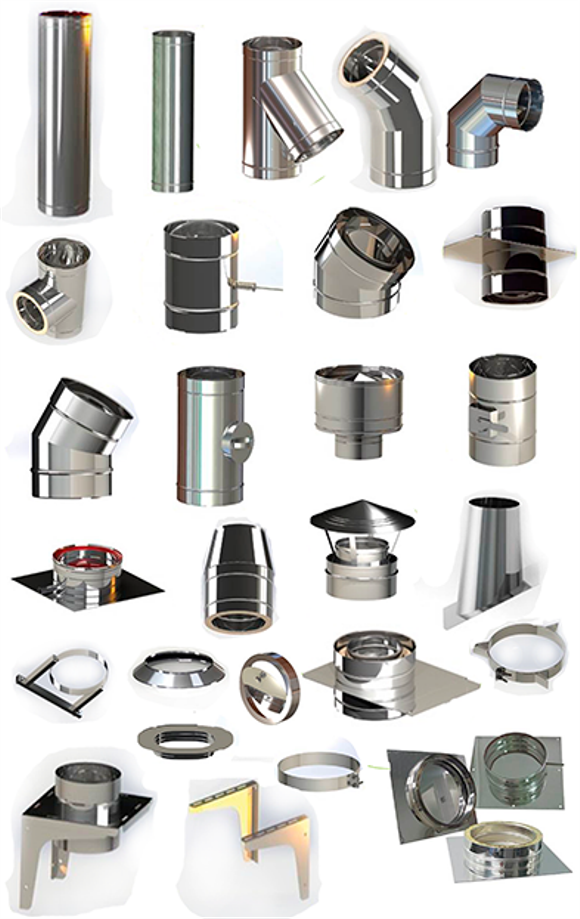

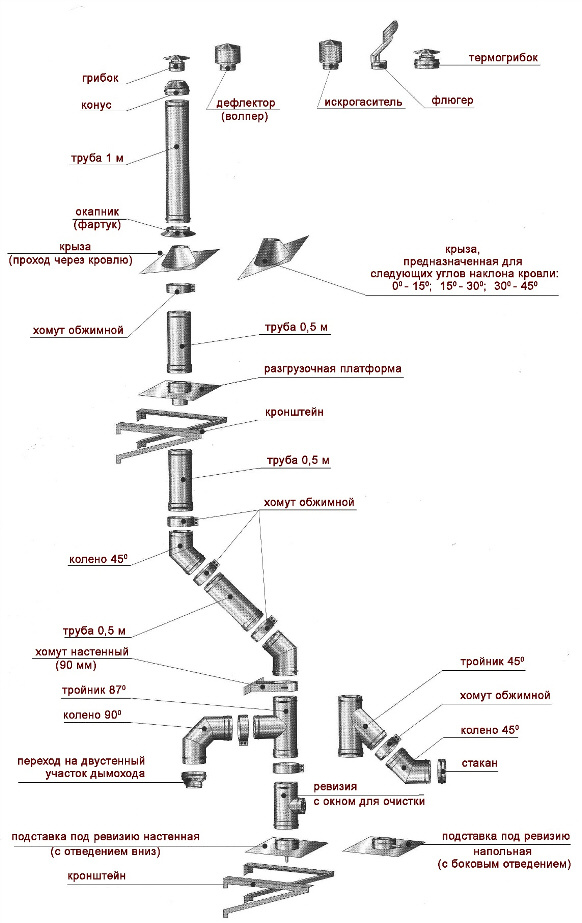

ОСНОВНЫЕ ЭЛЕМЕНТЫ ДЫМОХОДНОЙ СИСТЕМЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
ОДНОСТЕННЫЕ ЭЛЕМЕНТЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
ТРУБА ПРЯМАЯ
Применяют для достижения требуемой высоты дымохода.
Различные типоразмеры трубы длиной 1000 мм или 500 мм; обеспечивают гибкость монтажа, и дают возможность для монтажа участкков разной длины (высоты).
Производится из нержавеющей стали толщиной: 0,5 мм, 0,8 мм. или 1 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Производятся в диаметрах от 80 мм до 1000 мм.
РЕВИЗИЯ
Ревизия предназначена для прочистки дымохода, удаления продуктов неполного сгорания топлива (сажа), что облегчает обслуживание дымохода.
Ревизию устанавливают у основания дымохода, ниже соединительного тройника, а также на горизонтальных участках длиной более 2 м. Ревизия располагается с упором на напольную или настенную подставку, в соответствии с монтажной схемой дымоходной системы.
Изготавливается из нержавеющей стали толщиной: 0,5 мм, 0,8 мм. или 1 мм.
Марка нержавеющей стали может быть: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Производится в диаметрах от 80 мм до 1000 мм.
ТРОЙНИК 45°
Тройники устанавливают в нижней части, у основания вертикального участка дымохода для соединения горизонтальных, вертикальных или наклонных участков дымохода.
Тройник 45° обеспечивает лучшую тягу, чем тройник 90°.
Изготавливается из нержавеющей стали толщиной: 0,5 мм, 0,8 мм. или 1 мм.
Для производства используются следующие марки сталей: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями экспплуатации теплогенератора.
Производятся диаметром от 80 мм до 1000 мм.
ТРОЙНИК 90°
Производится из нержавеющей стали толщиной: 0,5 мм, 0,8 мм. или 1 мм.
Марка нержавіючої сталі: AISI 201; AISI 304; AISI 321 відповідно до технічних особливостей експлуатації теплогенератора.
Виробляються діаметром від 80 мм до 1000 мм.
ОТВОД 30°
Отводы используют при необходимости горизонтального смещения оси дымохода, а также в случае, когда нужно повернуть дымоход или обойти выступ кровли.
Отводы производятся для углов: 90°, 60°, 45°, 30°, 15°.
Изготавливаются из нержавеющей стали толщиной: 0,5 мм, 0,8 мм. или 1 мм.
Марка нерживеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Производятся под диаметры от 80 мм до 1000 мм.
ОТВОД 45°
Производится из нержавеющей стали, толщиной: 0,5 мм, 0,8 мм. или 1 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Производятся под диаметры: от 80 мм до 1000 мм.
ОТВОД 90°
Производится из нержавеющей стали, толщиной: 0,5 мм, 0,8 мм. или 1 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Производится под диаметры: от 80 мм до 1000 мм.
ШИБЕР
Шибер применяют для регулировки тяги отводящих газов в дымоходе путем частичного перекрывания дымового канала.
Производится из нержавеющей стали, толщиной: 0,5 мм, или 0,8 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Производится под диаметры: от 80 мм до 1000 мм.
КАГЛА (РЕГУЛЯТОР ТЯГИ)
Применяют в печном отоплении для регулировки тяги в печи путем частичного перекрытия дымоходного канала, а также в качестве заслонки для печи с открытой камерой сгорания для того, чтобы теплый воздух не выходил из помещения через дымовой канал.
Используется для дымоходов, подключенных к твёрдотопливным котлам.
Длина ручки (размер f) изготавливается типовых типоразмеров: 350 мм или 500 мм.
Зависит от местоположения топки и согласовывается с Заказчиком при оформлении заказа.
Производится из нержавеющей стали, толщиной: 0,5 мм, 0,8 мм. или 1 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Изготавливается под диаметры от 80 мм до 1000 мм.

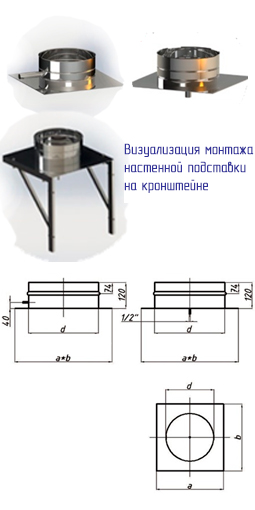

ПОДСТАВКА ДЛЯ ПОЛА (НАСТЕННАЯ) С КОНДЕНСАТООТВОДОМ
Производятся из нержавеющей стали, толщиной: 0,5 мм, 0,8 мм. или 1 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Изготавливаются под диаметры от 80 мм до 1000 мм.
Кронштейн так же изготавливается из нержавеющей стали.
Длина L кронштейна (вылет от стены) – от 400 мм. до 1000 мм.
РАЗГРУЗОЧНАЯ ПЛАТФОРМА
Разгрузочная платформа укрепляет конструкцию дымоходной системы. Платформа переносит вес монтируемых над ней элементов на несущую конструкцию (ферму или кронштейны). Горизонтальная часть платформы закрепляется на ребрах жесткости несущей конструкции для поддержания системы в статическом состоянии, относительно вертикальной оси. Принимает весовую нагрузку элементов системы, которые расположены выше, перенося её на себя. Является силовым элементом.
Производится из нержавеющей стали, толщиной 0,5 мм, или 0,8 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Изготавливается под диаметры от 80 мм до 1000 мм.
ПЕРЕХОД НА БОЛЬШИЙ ДИАМЕТР
Переходы исполльзуют для соединения соосных элементов дымоходной системы разных диаметров и сечений.
Производятся под различную геометрию, размеры и диаметры, в том числе по индивидуальным чертежам заказчика:
- переход круглый с меньшего диаметра на больший;
- переход с овального сечения на круглое;
- переход с прямоугольного сечения на круглое;
- переход с одностенных на двустенные элементы дымохода.
Производятся из нержавеющей стали, толщиной: 0,5 мм, 0,8 мм. или 1 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
ОКОНЧАНИЯ ДЫМОХОДОВ:
ЗОНТ
Завершающий элемент дымоходной системы.
Устанавливают в качестве окончания дымоходной системы для предотвращения попадания атмосферных осадков в канал.
Производится из нержавеющей стали толщиной: 0,5 мм, или 0,8 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Изготавливается под диаметры от 80 мм до 1000 мм.
ДЕФЛЕКТОР (ВОЛПЕР)
Защищает от сильных порывов ветра и используется для создания природной тяги за счет теплового и ветрового напора.
В цилиндрической оболочке создается зона пониженного давления, изменяющая направление выходящих газов в ту сторону, которая интенсифицирует их вывод, что способствует более эффективной работе вытяжной системы.
Кроме того, служит защитой дымового канала от атмосферных осадков.
Для обеспечения эффективной работы дымохода, волпер (дефлектор) устанавливают на 1,5 — 2 метра выше уровня конька кровли.
Производится из нержавеющей стали, толщиной 0,5 мм, или 0,8 мм.
Марка наржавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Изготавливается под диаметры от 80 мм до 1000 мм.
ИСКРОГАСИТЕЛЬ
Искрогаситель улавливает искры, образующиеся от продуктов горения работающих на твердом топливе котлов.
Затухание искр происходит внутри искрогасителя. Устанавливается непосредственно на вершине дымохода.
Искрогаситель устанавливают на дымоходные системы, расположенные в непосредственной близости от мест с горючими материалами.
Производится из нержавеющей стали, толщиной: 0,5 мм, или 0,8 мм.
Марка нержавеющей стали: AISI 201; AISI 304; AISI 321 в соответствии с техническими особенностями эксплуатации теплогенератора.
Изготавливаются под диаметры от 80 мм до 1000 мм.
СКОБА ДЛЯ КРЕПЛЕННИЯ
Предназначена для крепления дымоходной системы к стене.
Материал изготовления — нержавеющая сталь.
ХОМУТ СТЕНОВОЙ
Применяется для крепления дымоходной системы к стенам.
Состоит из обжимного хомута и опорной планки, которая жестко крепится к стене. Не является силовым элементом.
Материал изготовления — нержавеющая сталь.
Хомут обжимнОй
Хомут обжимной предназначен для фиксации элементов дымоходной системы и придания ей жёсткости.
Устанавливают в местах сопряжения элементов для обеспечения надёжности соединения и плотности их прилегания друг к другу с целью исключения возможности рассоединения в процессе монтажа и эксплуатации дымоходной системы.
Не является силовым элементом.
Материал изготовления — нержавеющая сталь.
СТАБИЛИЗАТОР СИЛЫ ТЯГИ ДЫМОХОДА
Стабилизатор тяги дымохода регулирует подачу дополнительного воздуха в соответствии со стандартом DIN 4795.
Регулятор тяги настраивают в диапазоне от 15 Па до 35 Па. При повороте регулятора балансировки по часовой стрелке, сила тяги в дымоходе уменьшается «—». При повороте против часовой стрелки, сила тяги в дымоходе будет увеличиваться «+». Для точной настройки используют дифференциальный манометр.
Модельний ряд типорозмірів: Ø 120 мм; Ø 130 мм; Ø 150 мм; Ø 160 мм; Ø 180 мм; Ø 200 мм; Ø 250 мм.
ПРИНЦИП РАБОТЫ СТАБИЛИЗАТОРА ТЯГИ:
До тех пор, пока котел не выйдет на стабильный режим работы и не нагреется дымоход, клапан стабилизатора тяги находится в закрытом состоянии. Как только температура дымовых газов становится высокой, появляется избыточное давление, клапан стабилизатора начинает открываться. Когда топливо догорает и температура в котле снижается, оно снова прикрывается.
ВАРИАНТЫ МОНТАЖА СТАБИЛИЗАТОРОВ СИЛЫ ТЯГИ:

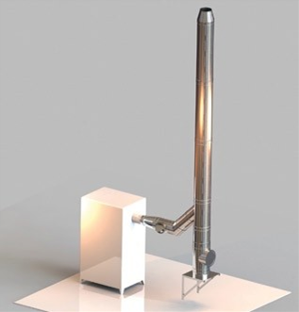

СТАБилиЗАТОР ТЯГИ
УСТАНАВЛИВАЕТСЯ ОКОЛО ОТОПИТЕЛЬНОГО ОБОРУДОВАНИЯ НА ГАЗОХОДЕ.

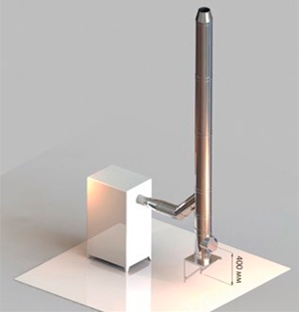

СТАБИЛИЗАТОР ТЯГИ
РАСПОЛОЖЕННЫЙ НА ОДНОМ УРОВНЕ
С МЕСТОМ СОЕДИНЕНИЯ КОТЛА И ДЫМОХОДА,
НО НЕ МЕНЕЕ 400 ММ ОТ УРОВНЯ ПОЛА.

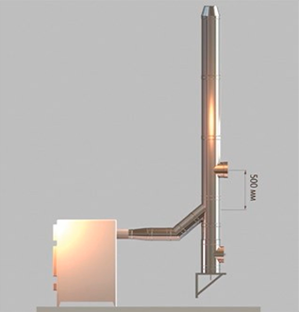

СТАБИЛИЗАТОР ТЯГИ
УСТАНОВЛЯЕТСЯ НА 500 ММ ВЫШЕ УРОВНЯ МЕСТА
СОЕДИНЕНИЯ ОТОПИТЕЛЬНОГО ОБОРУДОВАНИЯ И
ДИМОХОДНОЙ СИСТЕМЫ.
Примечание: на этой странице представлены только основные (базовые) элементы дымохода. Общая номенклатура производимых изделий может быть намного шире и предполагает более полную комплектацию дымоходной системы в соответствии с пожеланиями Заказчика.
