Сегменты теплоизолирующие из
пенополиуретана (ППУ)

производятся согласно ДСТУ-Н Б А.3.1-29:2015, а также технического паспорта производителя.

Назначение изделий:

Скорлупы из пенополиуретана (сегменты ППУ) предназначены для тепловой изоляции трубопроводов, трасс и инженерных коммуникаций различного типа и назначения. Надземной, подземной, канальной и бесканальной прокладки в разных геологических условиях во всех климатических зонах с температурой транспортируемого агента от -50ºС до +130ºС.

Внешний вид изделий:

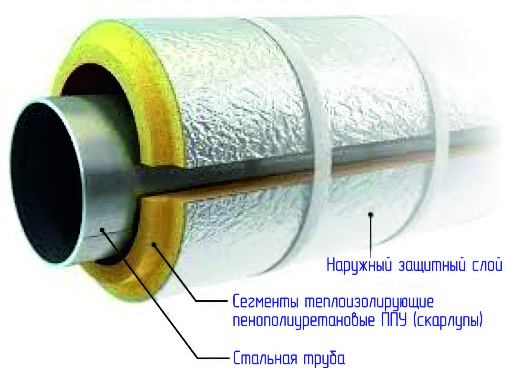

Скорлупа (сегменты) ППУ производятся методом литья. Готовое изделие представляет собой сплошной полый цилиндр для труб, диаметром от Ø 18 мм до Ø 51 мм и от Ø 51 мм до Ø 630 мм, состоящий из двух полуцилиндров с продольными и поперечными замками по типу «шип-паз». Длина изделий составляет 1 м.пог.

Тип и предназначение защитных покрытий:

• БЕЗ ПОКРЫТИЯ

Без покрытия изолируются участки труб, которые расположены в помещениях, подвалах, в траншеях с защитным коробом, а так же любые другие участки, на которых отсутствует фактор воздействия на изоляцию внешней среды и солнечного УФ излучения.

• ПЕРГАМИН П300

Представляет собой картон марки П-300, пропитанный нефтяными битумами для обеспечения водонепроницаемости.

Является надежным защитным покрытием для сегментов теплоизоляции трубопроводов, располагающихся в траншеях, проходных каналах, подземных коммуникациях, внутри подвальных и чердачных помещений.

Пергамин П300 защищает от влаги и сырости, предотвращает гниение изоляции и появление грибка. Увеличивает долговечность теплоизоляции.

• ФОЛЬГОИЗОЛ ФГ (фольгопергамин)

Фольгированное многослойное гидроизоляционное покрытие.

Гарантирует надежную защиту для сегментов трубопроводов, располагающихся на участках, снаружи зданий и помещений (на улице). Обеспечивает долговечность и увеличивает срок службы теплоизоляции за счет исключения влияния на неё УФ, атмосферных осадков и других агрессивных факторов внешней среды.

МОНТАЖ ТЕПЛОИЗОЛИРУЮЩИХ СЕГМЕНТОВ ДЛЯ ТРУБОПРОВОДА:

1.  Технология проведения теплоизоляционных работ в трассовых условиях включает в себя проведение подготовительных работ, в том числе противокоррозионную обработку трубопровода раздел ДСТУ «Протикорозійна обробка та теплова ізоляція»;

* используют Грунт ГФ 021 и Сольвент или аналогичные средства.

2.  Монтаж тепловой изоляции на промышленные трубопроводы должен осуществляться специализированной организацией, имеющей опыт проведения подобных работ с соблюдением всех действующих технических нормативов.

За нарушения, допущенные при монтаже сегментов ППУ, повлекшие ухудшение их состояния (разрушения, деформации и т.п.), производитель ответственности не несет.

3.  Перед началом монтажа, после проведения подготовительных работ, скорлупы (сегменты ППУ) примеряют на трубопровод. При необходимости, подгоняют их по размеру с учётом геометрических особенностей как трубы, так и самих теплоизоляционных элементов.

4.  Монтаж необходимо начинать с установки теплоизоляции для отводов, при их наличии на участке трубопровода.

5.  Многоразовый монтаж скорлуп ППУ:

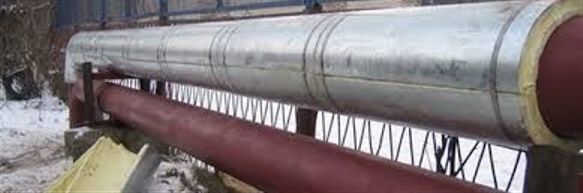

Для обеспечения быстрого доступа к «телу» трубы в случае её повреждения (необходимость проведения демонтажа изделий для устранение свищей, трещин, обратный монтаж), изделия монтируют на трубы при помощи бандажей из металла, полипропилена, стеклоткани и других материалов, обеспечивающих прочность, долговечность и надёжность конструкции в соответствии с условиями эксплуатации данной трубопроводной системы.

При этом, необходимо обеспечить обязательную изоляцию торцевых и продольных швов, а так же всех примыканий алюминиевым термостойким скотчем !

6.   Одноразовый монтаж скорлуп ППУ:

Данный способ монтажа рекомендуется для участков трасс, с температурой транспортируемого агента от -15ºС до -50ºС (фреон и др. хладогенты).

Одноразовый монтаж предполагает фиксацию изделий на «тело» трубы при помощи полиуретанового клея, предназначенного для склеивания скорлуп ППУ.

До установки бандажей изделия стягивают технологическими стяжками, а вертикальные, поперечные и продольные стыки заполняются клеем или герметиком.

При этом, необходимо обеспечить обязательную изоляцию торцевых и продольных швов, а так же всех примыканий алюминиевым термостойким скотчем !

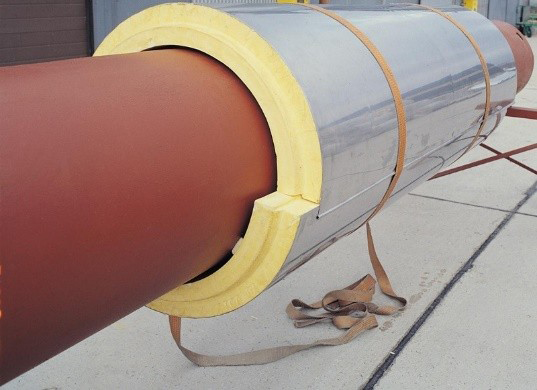

Стягивание и временное крепление скорлупы на трубопроводе проводят при помощи ремней со стягивающим храповым механизмом.

7.  Один ряд сегментов располагают сверху трубы и состыковывают их между собой по поперечным тепловым замкам. Остальные ряды сегментов располагают на нижней части трубопровода. Сегменты нижнего ряда состыковываются между собой и верхними сегментами по продольным замкам, формируя, таким образом, теплоизолирующую оболочку на трубопроводе.

Монтаж теплоизоляционных элементов рекомендуется проводить таким образом, чтобы их продольные стыки располагались по бокам трубопровода.

При сложном монтаже, с продольными стыками сверху и снизу, необходимо обязательное применение гидроизоляционного конька для защиты верхних швов от попадания влаги и солнечных лучей.

Стягивание и фиксацию теплоизолирующей скорлупы на трубопроводе проводят при помощи бандажных креплений, хомутов или ремней со стягивающим механизмом.

При этом, необходимо обеспечить обязательную изоляцию торцевых и продольных швов, а так же всех примыканий алюминиевым термостойким скотчем !

8.  Установку бандажей производят при помощи предназначенных для этого приспособлений (натяжных устройств) или вручную, в соответствии с их технологическими инструкциями.

9.  Бандажи предназначены для фиксации теплоизоляционной конструкции на трубе, и призваны предотвратить провисание, деформацию или изгиб скорлуп под действием усадочной деформации.

Бандажи устанавливаются с шагом 0,5 м (для изделий, диаметром от Ø 18 мм до Ø 159 мм – минимум, по 2 шт. на 1 м.пог., и для Ø 159 – Ø 630, по 3 шт. на 1 м.пог скорлупы).

10.   Для гидроизоляции поперечных швов при надземной прокладке, рекомендуется использовать бандажи шириной не менее 15 мм. При подземной прокладке, и в местах, где трубопровод защищен от атмосферных осадков, допускается использование узких бандажей, однако их ширина не должна быть меньше 10 мм.

11.   Уложенные на трубу скорлупы стягивают крепежными хомутами (натяжными бандажами) до прилегания сегментов друг к другу без перекосов, обеспечивая смыкание горизонтальных стыков. Количество стягивающих элементов должно быть — не менее 2-х на 1 м.п.

Тепловые замки, сопрягаясь по типу «шип-паз», должны обеспечить плотное прилегание скорлуп без зазоров на продольных и поперечных швах.

При наличии стыковых зазоров более 10 мм., для заполнения использовать монтажную, теплоизоляционную пену в баллонах или крошку ППУ с клеем.

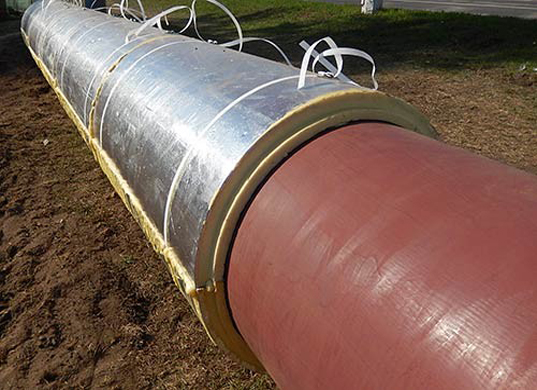

12.  После завершения монтажа фольгированных скорлуп, места стыковки продольных и поперечных соединений обязательно проклеиваются фольгированным скотчем.

13.  При теплоизоляции наружных участков трубопровода, необходимо обеспечить условия, чтобы пенополиуретан был защищен от влияния не только прямого, но и отраженного солнечного света или ультрафиолетового излучения.

Защитно-покровный слой также используется для механической защиты теплоизоляционного слоя.

Выбор и устройство защитно-покровного слоя производят согласно рекомендациям производителя, техническим условиям, а так же специальным требованиям по условиям эксплуатации трубопровода, согласно проекта.

14.  При устройстве теплоизоляции ППУ для трубопроводов, расположенных в местах, исключающих прямое попадание солнечного света и воздействие факторов внешней среды, допускается применение сегментов без покровного (защитного) слоя.

15.  Проведение работ во время дождя, тумана, снега и сильного ветра не допускается !
