Газоход предназначен для соединения теплогенератора с основной вертикальной дымоходной системой. Дымоотвод может соединяться с теплогенератором двумя способами:
- Прямое соединение. Используют при монтаже дымохода на атмосферных котлах. На патрубке теплогенератора монтируется труба дымоходной системы соответствующего диаметра. Патрубок и труба, в местах соединения уплотняется жаростойким герметиком.
- Соединение через адаптер котла. Применяется для монтажа дымохода с наддувными котлами. Горизонтальные участки фиксируются к стене или потолочным перекрытиям с применением стандартных крепежей. Если длина горизонтального участка газохода превышает 2 м – устанавливают ревизию для контроля состояния и прочистки канала от скопления сажи. Если длина горизонтального участка газохода менее 2 м, используют схему прямого соединения без ревизии.
Для каждого теплогенератора рекомендуется устанавливать индивидуальную дымоходную систему. Допускается использование общей дымоходной системы для нескольких теплогенераторов, если такая схема подключения не противоречит местным строительныи нормам и правилам. В местах подключения газохода к основной вертикальной дымоходной системе устанавливают соединительный тройник.
ВЫБОР ДЫМОХОДА
Дымоходная система является частью системы отопления и предназначена для отвода продуктов сгорания топлива от теплогенераторов.
Параметры дымохода подбираются в соответствии с типом эксплуатируемого теплогенератора:
- диаметр дымоходного канала;
- высота дымохода от патрубка теплогенератора до оголовка дымохода;
- материал дымохода;
- конструкция дымохода.
При выборе дымохода необходимо учитывать следующие параметры:
- мощность теплогенератора;
- диаметр патрубка теплогенератора;
- давление,необходимое для стабильной роботы теплогенератора (определяется производителем теплогенератора);
- тип установки, в соответствии с видом топлива (влияет на выбор материала и толщины стали).
ВЫБОР ДИАМЕТРА ДЫМОХОДА
Выбор диаметра дымохода зависит от мощности теплогенератора и должен соответствовать диаметру выходящего от котла патрубка. Диаметр внешей трубы утепленного дымохода определяется толщиной утеплителя и рассчитывается по формуле: диаметр внутренней трубы, плюс толщина утеплителя, помноженная на два.
Диаметр дымового канала влияет на на скорость исходящих газов. Расчетная величина скорости исходящих газов должна находиться в интервале от 0,15 до 0,60 м/с.
Для правильного расчета необходимых параметров дымохода в соответствии с нормами DIN 4705, необходимо учитывать все технические характеристики теплогенератора, системы дымохода и соединительных элементов.

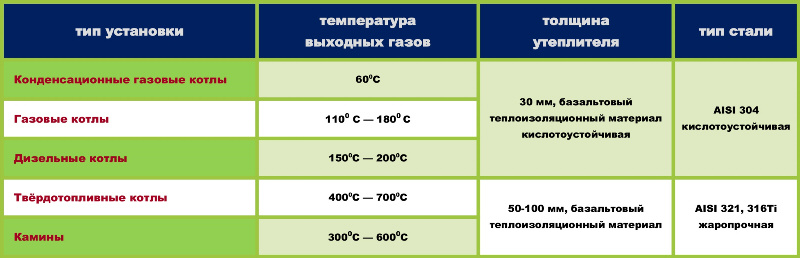

ВЫБОР МАТЕРИАЛА ДЛЯ ДЫМОХОДА
Материал дымохода подбирается в зависимости от типа теплогенератора и вида сжигаемого топлива. Сталь должна отвечать требованиям жаропрочности и кислотостойкости. При производстве нержавеющих дымоходов используется высококачественная нержавеющая сталь и утеплитель на основе базальтового волокна.
ПРОЕКТИРОВАНИЕ И МОНТАЖ МОДУЛЬНЫХ ДЫМОХОДОВ
Все элементы дымоходных систем из нержавеющей стали имеют стандартные типоразмеры и собираются друг с другом в единую конструкцию. Это дает возможность при проектировании на основании технического задания (ТС) заказчика учесть пространство, занимающее дымоходом, а так же его конфигурацию в комплексе со всеми элементами, необходимыми для монтажа. Содержание технического задания должно включать: план помещения с отметками высот, точное местонахождение установки, мощность и тип котла. Для правильного подбора конфигурации, длины, диаметра и других параметров дымохода, необходимо знать технические параметры теплогенерирующей установки, ее размещение и другие параметры.
При проектировании и монтаже дымоходных систем необходимо учитывать действующее в стране положение о пожарной безопасности.
Перед началом монтажных работ проект согласовывают с местными инженерными службами и органами пожарного надзора, согласно ДБН В.2,5-67: 2013 «Опалення, вентиляція та кондиціювання».
Монтаж систем дымоходов должен производиться квалифицированными профильными монтажными организациями.
КОНФИГУРАЦИЯ И МЕСТО РАСПОЛОЖЕНИЯ ДЫМОХОДА
- Дымовой канал монтируют вертикально.
- Сечения дымоходной системы не должно иметь сужений по ходу прохождения дымовых газов !
- Допускается не более двух отклонений от вертикали на угол не более 30°, на участке системы не более 1 м. В отдельных случаях допускается угол отклонения канала от вертикали до 45°, а длина — до 2,0 м.

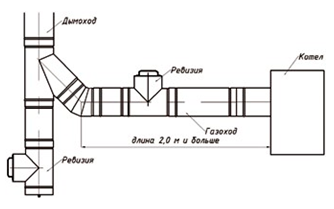

- Газоход (участок, соединяющий теплогенератор с основной вертикальной системой дымохода) может быть спроектирован и смонтирован максимальной длиной. Если длина газохода превышает 2 м, он должен быть оснащен ревизией. При длине соединительного участка, превышающем 3 м, должно быть составлено техническое обоснование, что длина горизонтального участка не повлияет на параметры формирования тяги. Длина соединительного участка дымохода для печей не должна превышать 1 м.
- Общая высота дымового канала от колосниковой решетки теплогенератора до устья трубы (окончания дымохода) должна составлять не менее 5 м. Меньшая высота дымохода допускается в зданиях без крыши (скатной, двускатной или вальмовой), при обеспечении стабильной тяги.
ПОРЯДОК МОНТАЖА И КРЕПЛЕНИЯ

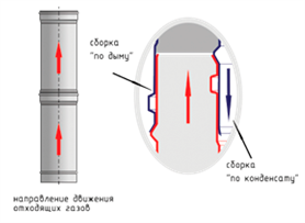

- Дымоходная система монтируется снизу вверх от теплогенератора, вверх «по конденсату». Это означает, что не утепленная или внутренняя труба двустенного дымохода должна соединяться с внутренней трубой нижнего элемента (заходить на нее сверху внахлест наружу).
- Элементы дымоходной системы фиксируются между собой хомутами.
- При необходимости, для снижения уровня звукового давления установите шумоглушитель. Шумоглушитель устанавливается горизонтально или вертикально вблизи теплогенератора.
Горизонтальные дымоходные участки и элементы для прочистки (обслуживания) системы в крышных (подкровельных, чердачных, технических) помещениях устанавливать запрещается !
РАЗГРУЗОЧНЫЕ И ОПОРНЫЕ (НЕСУЩИЕ) ЭЛЕМЕНТЫ ДЫМОХОДА
Разгрузочные элементы устанавливают на вертикальных участках основного ствола дымохода, а также в местах установки тройников для передачи веса конструкции на несущую опору. К разгрузочным элементам относятся настенный кронштейн, разгрузочная платформа, напольная площадка.
Разгрузочную платформу устанавливают на кронштейны, между соседними креплениями двух модульных соединений. Расстояние между платформами зависит от диаметра дымохода.
В таблице №1 указаны расстояния, для установки разгрузочных платформ на вертикальном основном участке дымохода, в зависимости от его диаметра. Если монтаж дымохода производят под углом, тогда крепеж устанавливают через каждые 1,5 метра.

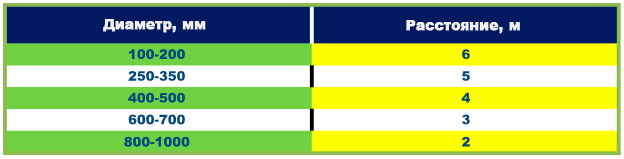

ТАБЛИЦА № 1.
РАССТОЯНИЕ ОТ БЛИЖАЙШЕГО НЕСУЩЕГО ЭЛЕМЕНТА,
ПРИ УСТАНОВКЕ РАЗГРУЗОЧНОЙ ПЛАТФОРМЫ НА ВЕРТИКАЛЬНОМ ОСНОВНОМ УЧАСТОКЕ ДЫМОХОДА,
В ЗАВИСИМОСТИ ОТ ЕГО ДИАМЕТРА.
ОТВОД КОНДЕНСАТА
Для отвода конденсата и атмосферных осадков, попадающих в дымоход, в нижней части вертикального канала дымохода устанавливают воронку с конденсатоотводом (лейку). При использовании двустенных труб, с целью защиты утеплителя, между двумя слоями дымоходной трубы, поверх лейки, крепится дека.
При эксплуатации твердотопливных котлов, с целью снижения уровня образования конденсата, необходимо следить за тем, чтобы уровень влажности твердого топлива соответствовал рекомендациям производителя теплогенерирующего оборудования.
ПРОХОД ДЫМОХОДА ЧЕРЕЗ МЕЖЭТАЖНОЕ ПЕРЕКРЫТИЕ
При проектировании дымоходной системы необходимо исключить возможность того, чтобы стыки модульных соединений оказались в местах прохода через межэтажные или кровельные перекрытия. В случае, когда перекрытие выполнено из легковоспламеняющегося материала, устанавливают узел прохода. Узел прохода имеет форму цилиндра круглого сечения или прямоугольного короба. Пространство вокруг дымоходной трубы в местах прохода должно быть заполнено негорючим материалом.
Узел прохода защищает:
- материалы перекрытия дома от нагрева и последующего возгорания при контакте с дымоходом;
- дымоход от деформаций при смещении конструктивных элементов строения.
Внутреннюю и внешнюю часть проходного узла, контактирующую с перекрытием, изолируют с помощью теплоизолирующего материала.
Монтаж проходной гильзы производят в следующем порядке:
- В перекрытии разметить место установки проходной гильзы нужного диаметра и вырезать отверстие;
- установить проходную гильзу;
- внутреннюю стенку проходной гильзы изолировать теплоизоляционным материалом;
- установить дымоходную систему в отверстие проходной гильзы;
- установить окапник или розетту соответствующего диаметра дымоходной системы, чтобы закрыть край проходной гильзы и утеплителя.
При прохождении через перекрытие из негорючего материала, используют проходной элемент дымохода с пластиной. Элемент служит опорой на перекрытие без использования проходной гильзы. Отверстие в потолке закрывают так же, как и при прохождении перекрытия с использованием проходного узла.
ПРОХОД ДЫМОХОДА ЧЕРЕЗ КРОВЛЮ
При прохождении дымохода через кровлю здания используют крызу (проходной элемент) с соответствующим углом отклонения от горизонтали. Крыза выполняет функцию защиты кровли от проникновения атмосферных осадков.
Монтаж крызы необходимо осуществлять в следующем порядке:
- разметить в кровле место установки проходного элемента нужного диаметра и вырезать под него отверстие;
- негорючей теплоизоляцией изолировать кровлю в местах прохождения дымоходной системы;
- установить дымоходную систему в подготовленное отверстие кровли;
- закрыть отверстие кровли проходным элементом с наружной стороны;
- лист кровельного покрытия завести под край вышележащего покрытия.
ВОЗВЫШЕНИЕ ДЫМОХОДА НАД УРОВНЕМ ПОСЛЕДНЕГО КРЕПЛЕНИЯ
При монтаже дымохода вдоль наружной стены здания необходимо следить за тем, что бы верхний участок трубы, без использования дополнительных монтажных элементов, не состоял из более одной модульной конструкции. При возвышении дымохода над последним крепежом более 2-х метров, используют:
- систему растяжек с применением хомута растяжки;
- дополнительный монтажный элемент с выносом над кровлей, выполняющий функцию фермы.

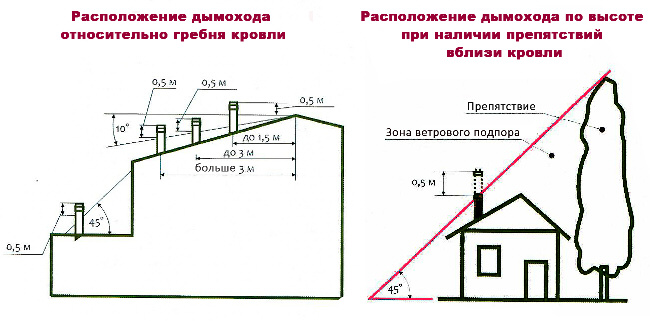

ДОПУСТИМОЕ ВОЗВЫШЕНИЕ ДЫМОХОДА ОТНОСИТЕЛЬНО ГЕОМЕТРИИ ЗДАНИЯ И РЯДОМ СТОЯЩИХ ОБЪЕКТОВ
Высоту дымохода, в случае, если расстояние от места его расположения равно или превышает высоту дымохода над кровлей относительно вышерасположенных частей здания или объектов, расположенных выше уровня кровли, следует принимать, придерживаясь следующих правил:
- не менее 0,5 м над плоской кровлей;
- не менее 0,5 м над коньком крыши или парапета при размещении трубы на высоте до 1,5 м от конька или парапета;
- не ниже конька крыши или парапета, при размещении дымохода на расстоянии от 1,5 м до 3,0 м от гребня или парапета;
- не ниже условной линии, проведённой под углом 10° к горизонту при размещении дымохода от гребня на расстоянии более 3,0 м.
УСТРОЙСТВО ОКОНЧАНИЯ ДЫМОХОДА
В зависимости от типа эксплуатируемого теплогенератора, вида топлива, варианта дымоходной системы, её расположения над кровлей, устанавливают заключительный элемент окончания дымоходной системы.
Окончание дымоходной системы может быть разным.
Необходимо так же учитывать существующую нормативную базу. Согласно правилам пожарной безопасности, установка волперов, дефлекторов, зонтов и других насадок на дымоходы не допускается.В ситуациях, когда использование окончания для дымохода всё же необходимо, выполняется основное правило: конструкция окончания дымохода не должна препятствовать выходу дымовых газов из канала дымохода при любых погодных условиях.
ПРИМЕНЯЕМЫЕ ОГОЛОВКИ
- Коническое окончание устанавливается как верхний завершающий элемент дымоотводного канала для защиты утеплителя, когда нет возможности устанавить другие элементы окончания дымохода (для теплогенераторов, работающих на газовом или дизельном топливе).
- Зонт устанавливают над каналом дымоходной трубы для защиты от попадания атмосферных осадков в дымоходную систему.
- Дефлектор (волпер) предназначен для создания дополнительной тяги за счет теплового и воздушного напора используя кинетическую энергию ветра. В цилиндрической конструкции создается зона пониженного давления, способствующая качественной работе дымоходной системы. Для обеспечения эффективной работы, дефлектор устанавливают на 1,5-2 м выше конька крыши.
- Искрогаситель устанавливают на дымоходную трубу при использовании твердотопливного теплогенератора, в зданиях с кровлями из горючих материалов.
КОНТРОЛЬ КАЧЕСТВА МОНТАЖА
После завершения монтажных работ необходимо проверить:
- Наличие тяги в дымоходе. Тягу в дымоходе проверяют с помощью поднесённого пламени в нижнюю часть канала. Если пламя отклоняется в направлении дымового канала – тяга в дымоходе есть.
- Разрежение в системе. Параметр указывается в паспорте теплогенератора; измерение производят с помощью микроманометра с погрешностью не более 2 Па.
- Герметичность швов. Определяется при визуальном осмотре элементов.
