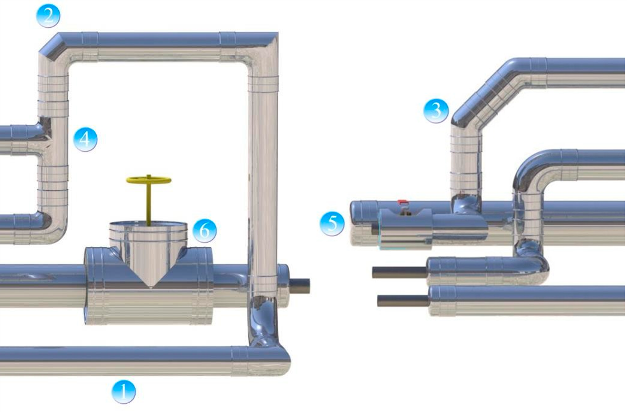

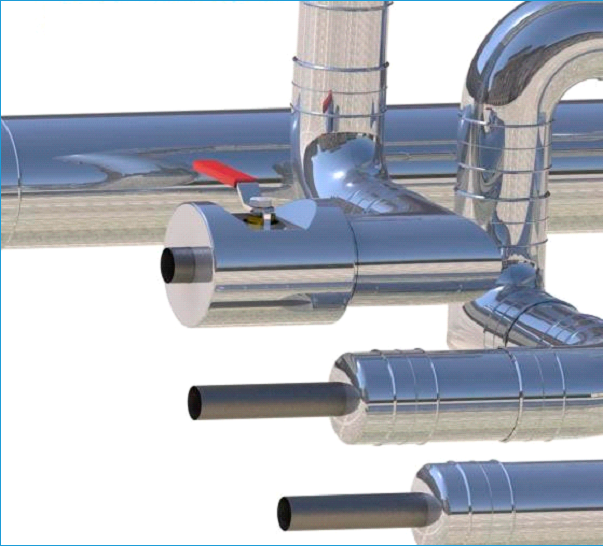

СТАНДАРТНАЯ СИСТЕМА ПОСЛЕДОВАТЕЛЬНО МОНТИРУЕТСЯ В СОСТАВЕ СЛЕДУЮЩИХ ОТДЕЛЬНЫХ ЭЛЕМЕНТОВ:
1. Прямые участки труб
2. Отводы (колена) под 90°
3. Отводы (изгибы) под 45°
4. Т-подобные отводы (тройники)
5. Торцевые заглушки
6. Запорная арматура и фланцы
ЗАЩИТНЫЕ ПОКРЫТИЯ (ОБОЛОЧКИ) ИЗ ПВХ
Существует два вида защитных покрытий для инженерных систем – для монтажа внутри помещений и для внешнего применения.
ПОДГОТОВКА К РАБОТЕ, РАСЧЁТ КОЛИЧЕСТВА МАТЕРИАЛА.
1. Колена (отводы) считаются в штуках для каждой системы, согласно натурному обзору объекта (рекомендуется) или по рабочим чертежам.
2. Объём покрытия рассчитывается отдельно для каждой трубной системы в зависимости от наружного диаметра трубы и толщины изоляции.
- Длина окружности: π (Pi) * Диаметр системы = 3,1416 * Диаметр системы.
- Количество материала на м.п. системы: 3,1416 * Диаметр системы + нахлёст.

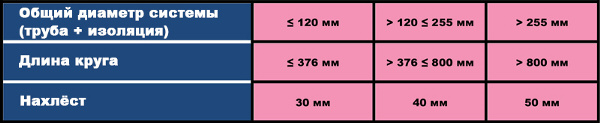

Величина нахлёста в зависимости от диаметра системы: :
Пример:
Если есть изолированная труба, диаметром = 100 мм;
Её окружность = 3,1416 * 100 = 314,16 мм;
Добавим перекрытие 40 мм: 314,16 + 40 = 354,16 мм,
Итого, всего: 355 мм.
3. Заклепки: 10 шт. на м.п. системы + 3 шт. на каждое колено + 4 шт. за каждый тройник +10%.
4. Лента: продольные швы (общая длина всех трубопроводов) + поперечные швы (общая длина всех трубопроводов (мм)/1000 Х длина окружности Х 2,5 + 10% запаса)
Монтаж прямых участков ПВХ-покрытием.
Шаг 1:
Наденьте покрытие на трубопровод, сведите вертикальные стыки листа.
Шаг 2:
Закрепите покрытие при помощи заклёпок.
- заклёпки должны крепиться не ближе чем 10 мм от края;
- сначала пробивается отверстие, затем вставляется заклепка;

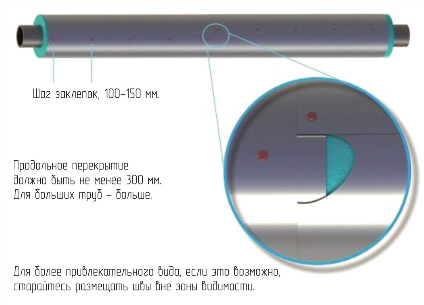

- шаг заклепок 100-150 мм. в зависимости от диаметра системы (не должны образовываться зазоры (волны) больше 3 мм.)
Шаг 3:
Проклейте продольный шов ПВХ-лентой*.
* Поперечные швы проклеиваются после монтажа второго листа.
Наружный монтаж требует герметизации всех швов. Это также касается помещений с высоким уровнем влажности, где возможно выпадение конденсата или проникновение жидкости в процессе очистки системы. Следовательно, лента должна наноситься поверх заклепок как на продольных, так и на поперечных швах.

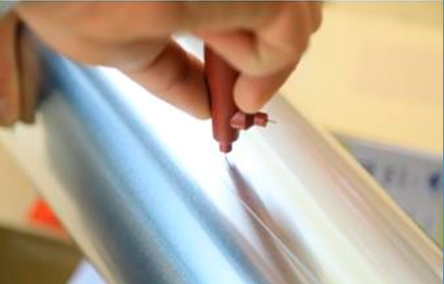

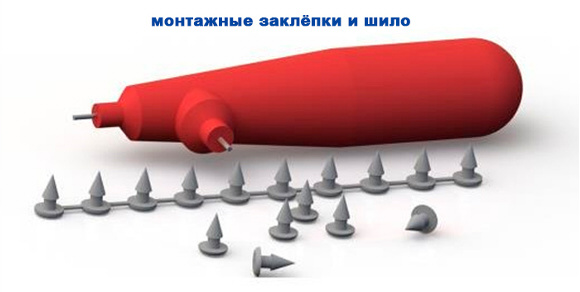

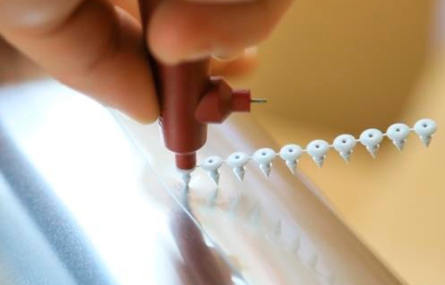

Существует два способа монтажа заклепок, в зависимости от опыта монтажника:
- 1 — й способ:
Сначала шилом пробивается отверстие в покрытии, а затем вставляется заклепка.
- 2 — способ:
Заклепка надевается на стержень шила и, с применением усилия пробивается насквозь через покрытие.
Если Вы раньше не работали с этими материалами, рекомендуем сначала использовать метод 1. Это снизит количество испорченных заклепок и позволит более качественно произвести монтаж.
Шаг заклепок должен составлять 100-150 мм, однако если при монтаже на уже смонтированных участках появляются «волны», установите в этих местах дополнительные заклепки.
Не устанавливайте заклепку ближе 10 мм от края, так как она может сломаться.
Не производите монтаж при низких температурах – пластиковые заклепки будут ломаться. Это не касается уже смонтированных систем в теплое время.

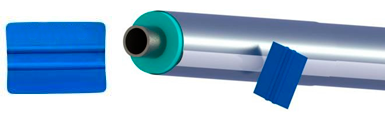

МОНТАЖНЫЕ ЛЕНТЫ.
Ленты используются для герметизации системы во избежание проникновения воды, особенно для наружного применения.
В отличие от стандартных алюминиевых лент, которые легко ломаются, эти ленты были разработаны таким образом, чтобы выдерживать механические нагрузки, такие как вибрация и сжатие/расширение системы.
Мы рекомендуем использовать два типа лент:
Коммерческая лента.
Это самоклеящаяся лента, в составе алюминиевой фольги с полимерным верхним слоем, для создания механической прочности и коррозионной стойкости.
Промышленная лента.
Эта самоклеящаяся лента состоит из четырех слоев, в составе двух алюминиевых, и двух полимерных слоев. Такая конструкция обеспечивает надежность, которая может выдержать дополнительные механические повреждения, а также устойчивость к коррозии. Обычно эту ленту нельзя разорвать руками, для этого нужны ножницы или нож, чтобы отрезать необходимую длину. Из-за высокой плотности материала эту ленту довольно сложно хорошо проклеить руками. Мы рекомендуем использовать пластиковый шпатель для равномерной проклейки по всей площади.
КОЛЕНа, ОТВОДЫ и ИХ ЭЛЕМЕНТЫ.
После прямых участков трубы, колена и отводы являются следующим наиболее распространенными элементами трубной системы. Они выпускаются разных типоразмеров и форм (литые, секционные), поэтому необходима особая тщательность при их подборе.
В чем состоит правильный монтаж колен и отводов ? Это зависит от многих факторов. В Идеале — это отсутствие зазоров меджу изоляцией и покрытием, а так же плотная посадка. В реальности, этого сложно достичь, в первую очередь из-за погрешности монтажа труб и изоляции, срочности выполнения работ и человеческого фактора.
Одним из важнейших факторов является правильный подбор колен, отводов или их элементов. Чтобы правильно подобрать отвод, следует четко понимать систему радиусов. Три вида отводов имеют разные радиусы, хотя подходят под один типоразмер трубы и изоляции.
Подбор типа отводов производится по таблице типоразмеров, производителя в зависимости от диаметра трубы, радиуса отвода и толщины изоляции. Для заказа отводов необходимо знать три главных показателя:
1. Внешний диаметр трубы (Pipe Size);
2. Толщину изоляции (Insulation thickness);
3. Радиус отвода (Pipe radius).

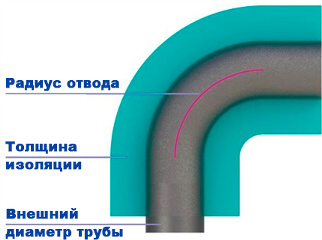

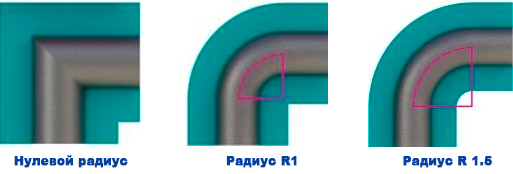

ОПРЕДЕЛЕНИЕ РАДИУСА ОТВОДА
1. Радиус отвода всегда определяется по внешнему диаметром трубы.
2. R 1 – радиус отвода равен диаметру трубы.
3. R 1.5 — радиус отвода равен 1.5 диаметра трубы.
Бывают ситуации, когда изоляция уже смонтирована и точно определить диаметр трубы и радиус отвода невозможно. В таких случаях рекомендуется использовать универсальный отвод с нулевым радиусом (Multi-Fit Covers).
ТИПЫ КОЛЕН И ОТВОДОВ
ЛИТЫЕ И СЕККЦИОННЫЕ КОЛЕНА (ОТВОДЫ)
Литые и секционные колени (отводы) поставляются в развернутом виде. Для установки на систему нужно плотно надеть колено, и завернуть края вокруг изоляции.
МОНТАЖ КОЛЕН (ОТВОДОВ)
ВНУТРИ ПОМЕЩЕНИЙ.
Для инженерных систем внутри помещений, наиболее часто применяются защитные оболочки из ПВХ, специально предназначенные для этих условий эксплуатации. Это относится как к материалам для линейных участков трубопроводов, так и к другим элементам системы.

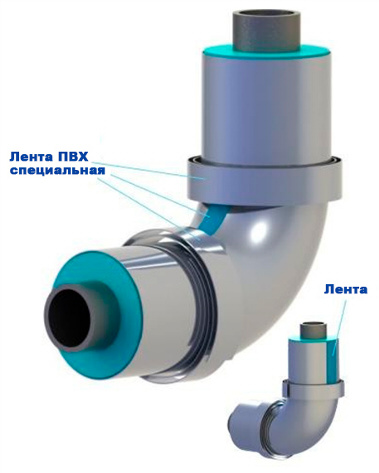

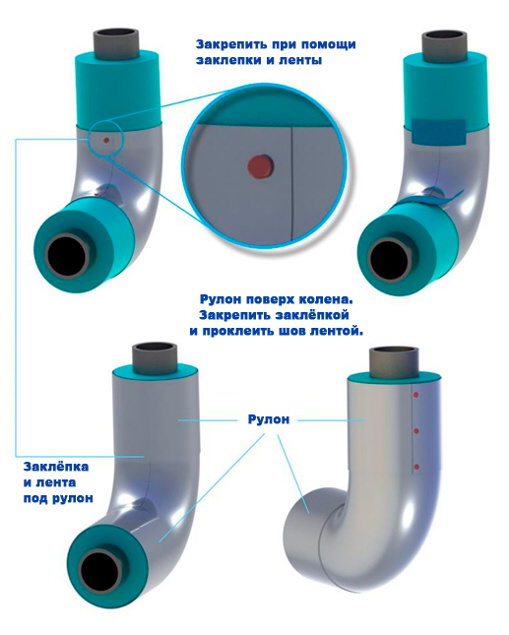

Пошаговый порядок установки колена
защитной оболочки для теплоизоляции участка трубопровода
внутри помещения:
Шаг 1:
Закрепите колено (отвод) с помощью заклепок и ленты. Продольный шов должен быть герметизирован.
Шаг 2:
2.1 Установить покрытие поверх колена с нахлестом 2,5 – 3 см.
2.2 Закрепить покрытие с помощью заклепок.
Первая заклепка должна проходить через колено. Продольные и поперечные швы должны быть герметичны.
Шаг 3:
Проклеить продольные швы (в один слой) и поперечные швы (в два слоя) специальной лентой.
Примечание:
Если нет особых требований по категории чистоты и влажности помещений, а так же отсутствует возможность проникновения влаги и образования конденсата на поверхности, монтаж покрытия производится только механическим способом – с помощью монтажных заклепок, без применения ленты ПВХ.
МОНТАЖ КОЛЕН (ОТВОДОВ)
СНАРУЖИ ПОМЕЩЕНИЙ.
Для инженерных систем снаружи помещений применяются защитные оболочки на основе ПВХ, устойчивые к воздействию ультрафиолета и атмосферных воздействий, специально предназначенные для этих условий эксплуатации. Это касается как материалов для линейных участков трубопроводов, так и других элементов системы..
Пошаговый порядок установки колена
защитной оболочки для теплоизоляции участка трубопровода
снаружи помещения:
Шаг 1:
Закрепить колено (отвод) при помощи заклёпщк и ленты. Продольный шов должен быть загерметизирован.
Шаг 2:
Установить покрытие поверх колена с теплоизоляцией с нахлёстом 2,5-3 см. Закрыть покрытие при помощи заклёпок. Первая клёпка устанавливается через колено. Продольные и поперечные швы должны быть загерметизированы.
Шаг 3:
Проклеить продольные швы (в один слой) и поперечные швы (в два слоя) специальной лентой.

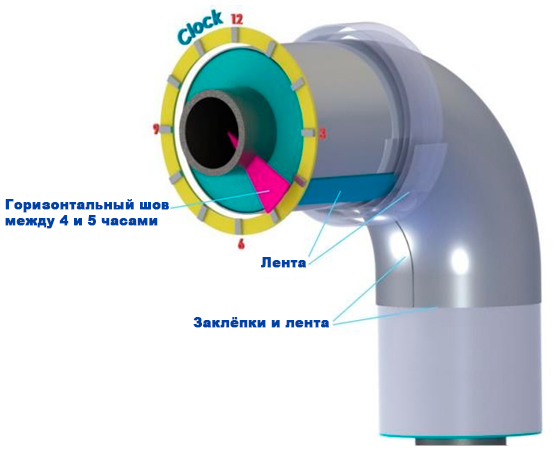

ПОШАГОВЫЙ ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТ ПО УСТАНОВКЕ КОЛЕН (ОТВОДОВ) НА ВЕРТИКАЛЬНОЙ ТРУБЕ.
Шаг 1:
Установите колено (отвод) на систему, неплотно зафиксируйте лентой.
Шаг 2:
Установите покрытие под колено с нахлёстом 2,5-3 см. Зафиксируйте покрытие в нескольких местах.
Шаг 3:
Плотно прижав колено к покрытию, зафиксируйте заклепками места соединения краёв.
Шаг 4:
Полностью закрепить покрытие по всей длине участка с шагом заклёпок 10-15 см.
Шаг 5:
Проклеить продольные швы (в один слой) и поперечные швы (в два слоя) специальной лентой для внешнего или внутреннего применения.
Примечания:
- Верхние колена должны перекрывать прямые вертикальные участки покрытия для обеспечения водостока.

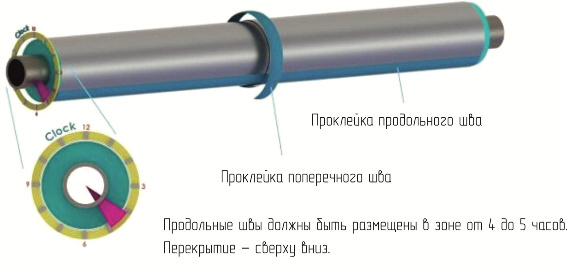

- Горизонтальный шов должен проходить на уровне 4-5 часов с нахлёстом поверху (по воде).

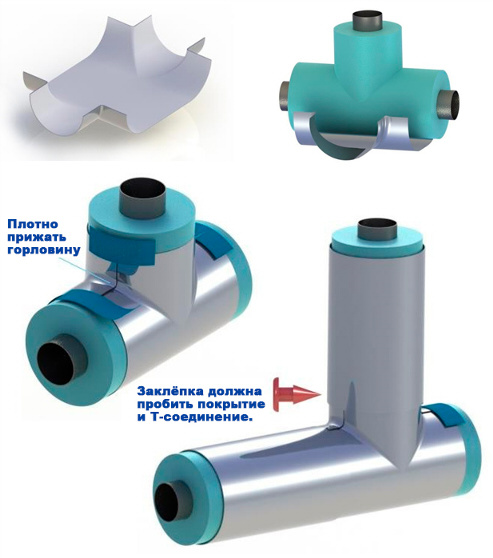

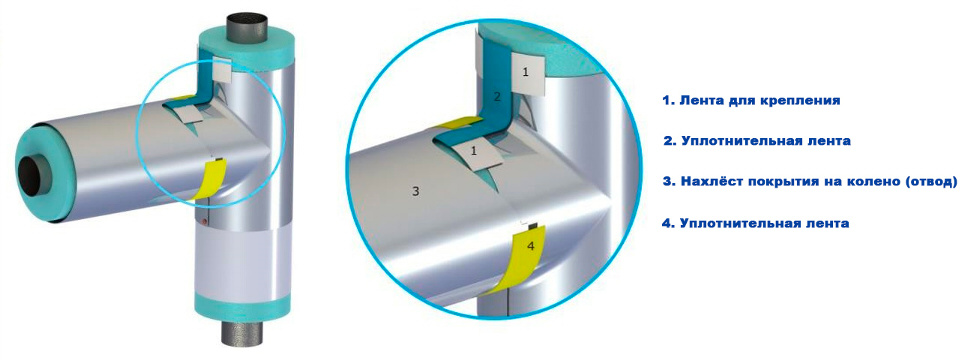

МОНТАЖ Т-ОБРАЗНОГО ОТВОДА (ТРОЙНИКА)
Шаг 1:
Наденьте отвод на систему, прихватите лентой по краю.
Шаг 2:
Установите покрытие поверх отвода, прихватите лентой.
Шаг 3:
Плотно прижав покрытие к тройнику, закрепите это соединение заклепками .
Шаг 4:
Полностью закрепите покрытие по всей длине участка с шагом заклёпок 10-15 см.
Шаг 5:
Проклеить продольные (в один слой) и поперечные (в два слоя) швы специальной лентой для наружного или внутреннего применения.

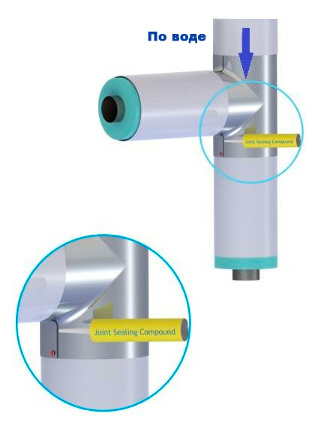

При наружном применении, и когда нежелательно проникновение влаги, система покрытия должна быть установлена в режиме «водостока», где все вертикальные части должны быть установлены снизу — вверх, чтобы создать естественную защиту от воды. В дополнение к механической крепежной системе, все швы должны быть также герметизированы водостойким герметиком и специальной лентой.
При наружном монтаже защитных покрытий все швы должны быть герметизированы.
Если при монтаже внутри помещений, от резких перепадов температур есть вероятность образования конденсата, или если при обслуживании система будет подвергаться системным мойкам (обработке специальными жидкостями), также рекомендуется герметизировать швы.
Если есть проблема с накоплением воды между изоляцией и оболочкой, необходимо предусмотреть выпускные отверстия в нижней части оболочки, при этом они должны быть хорошо защищены от проникновения влаги снаружи.
Для более надёжной герметизации швов можно использовать уплотнительные ленты, проклеивающиеся между слоями покрытия.

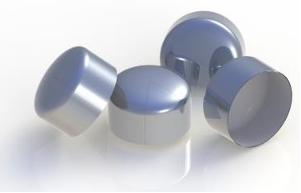

ТОРЦЕВЫЕ ЗАГЛУШКИ.
Торцевые заглушки используются для финишного монтажа покрытия. Они закрывают торцы теплоизоляции и защитного покрытия, предотвращая повреждения изоляции, загрязнение системы, а так же придают ей законченный и эстетичный вид.
В зависимости от условий эксплуатации, торцевые заглушки производятся как для системы внутреннего размещения, так и для системы наружного применения.
Из-за множества возможных комбинаций по типу «труба + изоляция», размеры торцевых заглушек рассчитаны на несколько возможных типоразмеров. Например: общий диаметр системы в диапазоне 60-70 мм, может быть закрыт одной заглушкой.

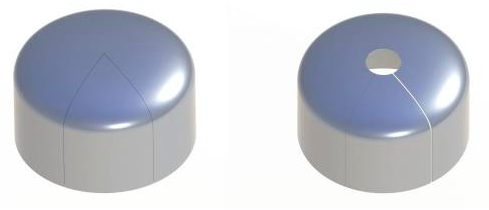

Каждая торцевая заглушка имеет маркировку диапазона применения и направляющих для раскроя. Отверстие под трубу (наружный диаметр) вырезается по месту.

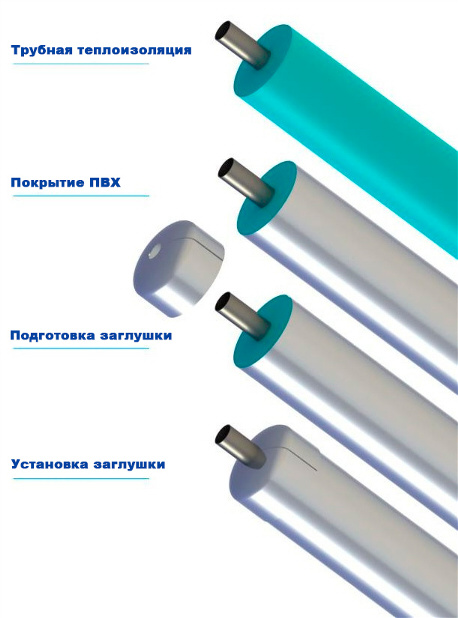

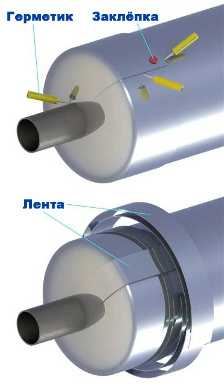

ЭТАПЫ УСТАНОВКИ ТОРЦЕВОЙ ЗАГЛУШКИ
Торцевые заглушки изготавливаются как из материала, предназначеннного для внутреннего применения, так и материала, ориентированного на внешние условия эксплуатации системы.
Температурный диаппазон эксплуатации защитных оболочек с ПВХ материалов, в том числе и торцевых заглушек составляет от -20 до +65°С.

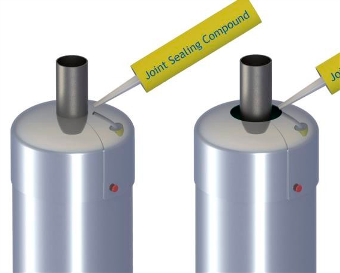

При монтаже в обозначенных диаппазонах температур, торцевая заглушка должна быть плотно прижата к трубе. Для внешнего применения так же следует использовать герметик, или другие меры, для обеспечения защиты от проникновения воды внутрь системы. Это актуально как для горизонтального, так и вертикального монтажа.
При монтаже системы при температурах ниже —20°С или выше +65°С, отверстие под трубу должно быть большего диаметра, чтобы ПВХ-материал не соприкасался с трубой. Пустое пространство должно быть заполнено низкотемпературным или высокотемпературным герметиком.
Основным предназначением заклепок является механический крепёж, тогда как герметик используется только для герметизации стыков.
Внутреннее применение не требует герметизации швов, если отсутствует влажная стреда. Для наружного применения все швы должны быть загерметизированы.
Лента должна наноситься на все швы. Если используются заклепки, они должны закрываться лентой.
Если заклёпки не применялись, убедитесь, что лента будет проходить вокруг торцевой крышки, по крайней мере — дважды, для более надежной механической фиксации.
При правильном монтаже торцевых заглушек, Вы получаете следующий результат:
- Надежный механический крепеж;
- Защита теплоизоляции и торца покрытия от повреждений;
- Защита от проникновения влаги внутрь системы;
- Эстетичный, законченный внешний вид системы.
ТОРЦЕВЫЕ ЛЕНТЫ.
Для закрытия торцов инженерных изолируемых систем, кроме торцевых заглушек, предлагается использовать торцевые ленты из ПВХ и алюминия.
- Температура применения лент из ПВХ: от -20 до +65°С.
Цвет: серый, белый.
- Температура применения лент из алюминия (98% AL): от -50 до +250°С
Цвет: серый, металлик, красный, синий.
Ленты подбираются согласно таблицы производителя. Ширина монтажного торца зависит от толщины изоляции (10-15-20-25-30-40-50 мм).
Монтаж.
Шаг 1:
Отмерить нужную длину ленты + нахлест 2 см.
Шаг 2:
Обернуть ленту вокруг покрытия, закрепить заклепкой.
Шаг 3:
Проклеить шов ПВХ или алюминиевой лентой в два слоя.
При наружном монтаже, перед установкой ленты, нанести герметик на её внутреннюю поверхность !
